产品概述：

在智能监测系统方面，公司基于多年的避雷器及电容式套管生产经验和技术积累，聚集国内优秀的电子和软件技术研发工程师，开发出ZJX避雷器及电容型设备智能在线监测系统，申请了多项专利，在中国电力科学院和台湾电力研究试验中心通过了全面的型式试验，挂网运行良好。

ZJX智能在线监测系统概述

◆ZJX避雷器及电容型设备智能在线监测系统包括下面3套子系统:避雷器智能在线监测系统，用于监测避雷器的运行状况;电容型设备智能在线监测系统，用于监测电容型设备的运行状况;避雷器与电容型设备组合智能在线监测系统，用于同时监测避雷器和电容型设备的运行状况。

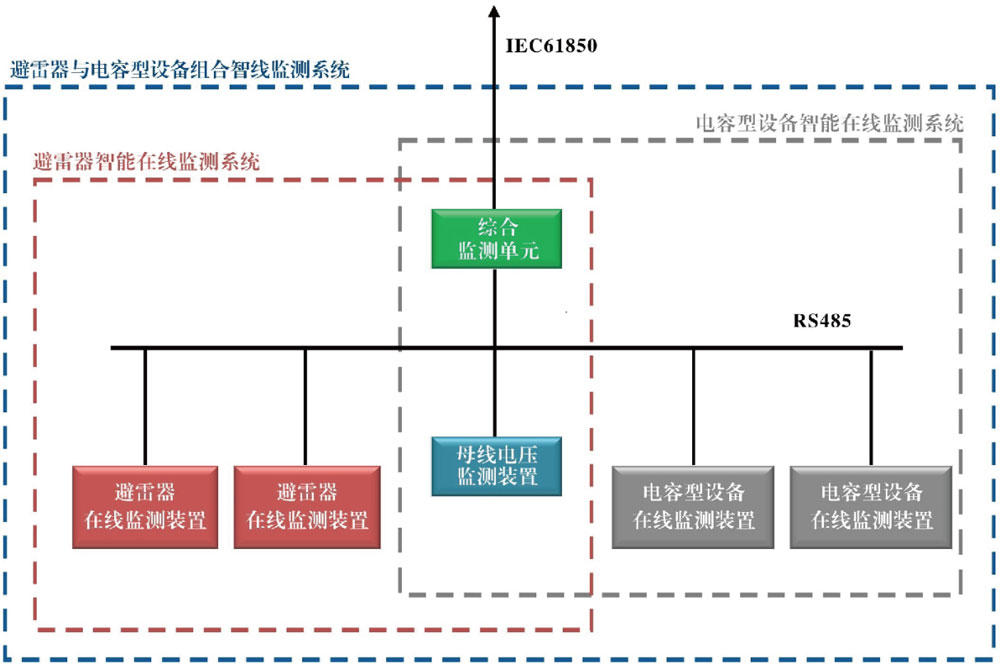

◆ZJX避雷器及电容型设备智能在线监测系统组网示意图如下:

◆在线监测装置通过 RS 485 现场总线与综合监测单元通信，综合监测单元通过 IEC 61850协议与站控设备进行 通信，也可以在综合监测单元直接显示监测信息

ZJX电容型设备智能在线监测系统

ZJX电容型设备智能在线监测系统主要针对绝缘结构采用电容屏的电气设备，如电容式套管、耦合电容器、电容式电压互感器等。ZJX电容型设备智能在线监测系统由1台综合监测单元，多台电容型设备在线监测装置和母线电压监测装置组成，主要用于实时监测电容型设备的工作状况，监测数据包括全电流、电容量和介质损耗因数等。可与我公司的电容式套管的试验抽头直接连接，用于在线监测套管的电容量、介质损耗因数及最外层电容屏的泄漏电流。 综合监测单元提供2路RS485现场总线，每路现场总线可接入32台在线监测装置。每台电容型设备在线监测。

装置配置3只传感器，可同时监测A、B、C三相电容型设备的运行状况。综合监测单元支持IEC61850协议，可作为智能电子设备(IED)，用于智能变电站。

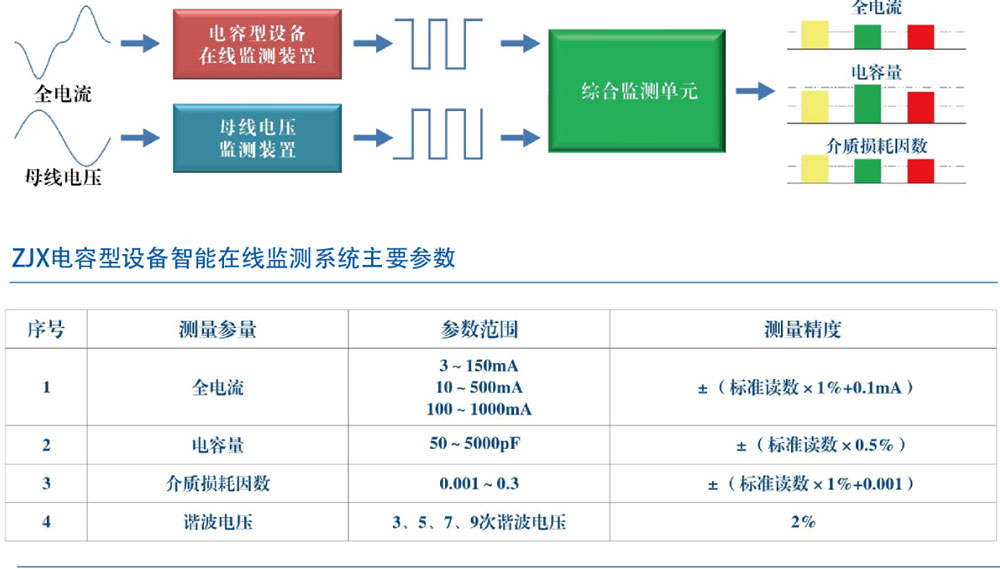

ZJX电容型设备智能在线监测系统原理简介

电容型设备在线监测装置通过穿心式零磁通泄漏电流传感器采集电容型设备的全电流信号，母线电压监测类置同步采集要监测设备所在母线的电压信号(需用到电压互感器输出的二次电压信号)。然后对采集到的电流和电压信号进行快速傅里叶变换，将变换后的数据传送给综合监测单元。

综合监测单元对收到的全电流和母线电压数据进行处理，从而计算出电容型设备的全电流、电容量和介质损耗因数等监测数据。
